Инженерный расчет плато выстрелов для прямоточных систем

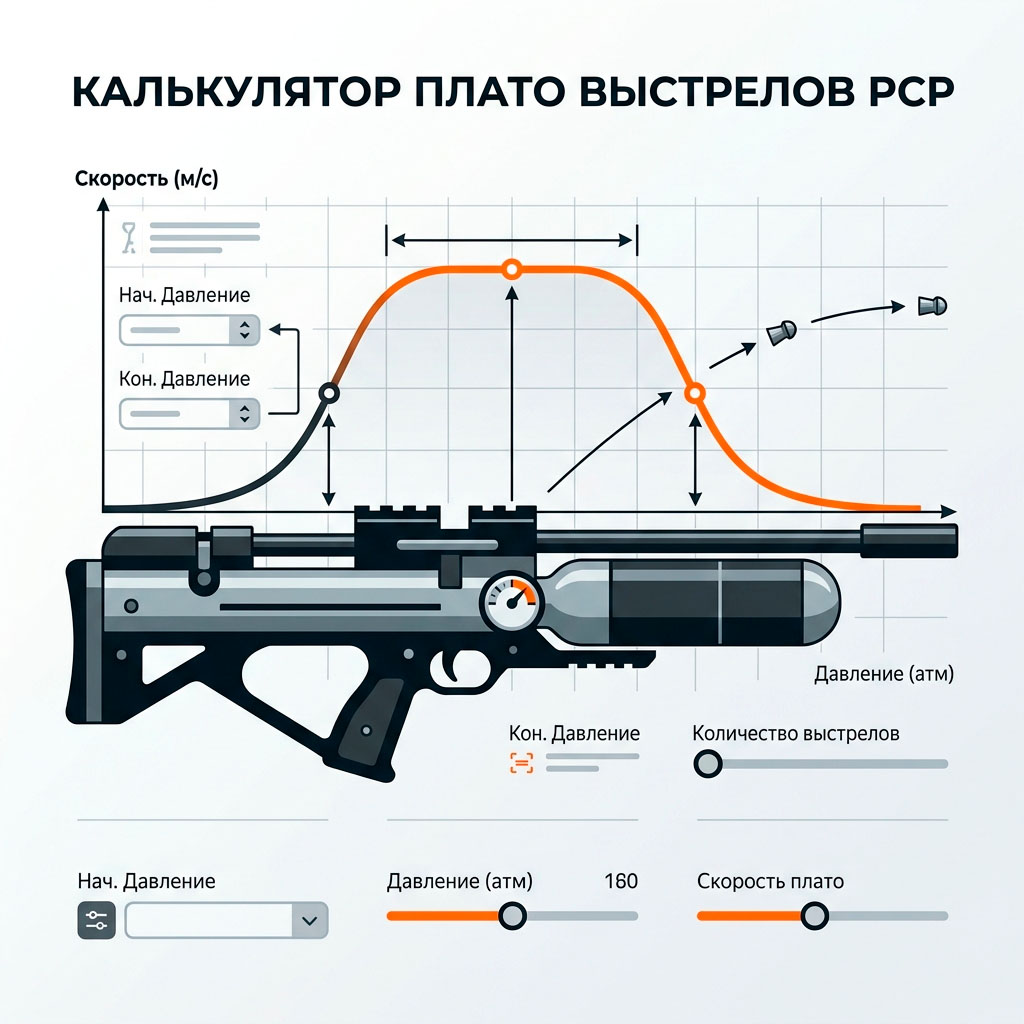

В прямоточных (нередукторных) системах PCP-пневматики скорость пули физически зависима от текущего давления в резервуаре. Интерактивный онлайн-калькулятор предназначен для поиска «плато» — рабочего диапазона давлений, в котором начальная скорость снаряда остается стабильной с минимальным коридором отклонений. Точное определение этих границ критически важно для минимизации вертикальных отрывов и сохранения стабильной средней точки попадания (СТП).

Возможности алгоритма вычислений

• Построение графика отстрела: Визуализация баллистической кривой скоростей в зависимости от порядкового номера выстрела и остаточного давления в колбе или трубе резервуара.
• Вычисление дульной энергии: Автоматический расчет кинетической энергии (в джоулях) на основе введенной массы боеприпаса (полнотел или воланчик) и зафиксированной скорости.
• Анализ удельного расхода: Оценка расхода сжатого воздуха (см³/Дж) на каждый выстрел. Позволяет диагностировать перерасход, возникающий при избыточном пробитии боевого клапана (БК) тяжелым ударником.

FAQ: Настройка прямотока

• Что считается нормальным коридором скоростей в плато?
  Для стабильной работы системы на средних дистанциях рабочим считается коридор отклонений в пределах ±2–5 м/с от пиковой скорости. Допустимо до 15 м/с.
• Почему скорость сначала растет, а затем падает?
  При максимальном давлении усилие на шток БК максимально, клапан открывается на минимальное время. По мере падения давления сопротивление клапана снижается, время его открытия (фаза впуска) увеличивается, что приводит к росту скорости. После прохождения пика («горба плато») давления уже физически не хватает для разгона пули, и скорость начинает падать.
• Как сдвинуть плато в область более низких или высоких давлений?
  Смещение плато достигается изменением баланса сил: подбором массы ударника, регулировкой жесткости пружины ударника и пружины поджатия боевого клапана, а также изменением проходного сечения перепуска.

Внимание! Изделие предназначено исключительно для обслуживания и тюнинга конструктивно схожих с оружием изделий (КСОИ) мощностью до 3 Дж. Не является деталью огнестрельного оружия.
